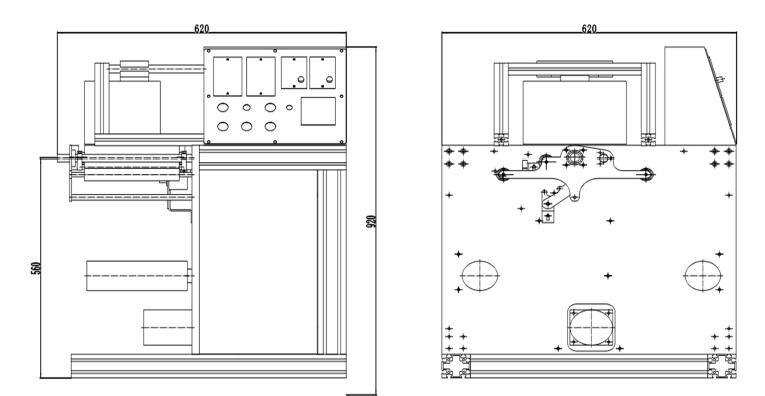

一、 外型、尺寸

二、 电源
本机采用单相电源，AC220V±5%；3A。

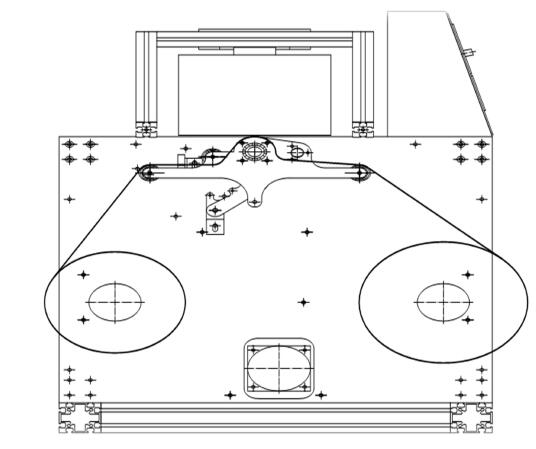

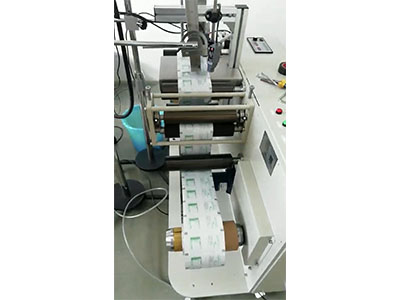

三、 穿料示意图

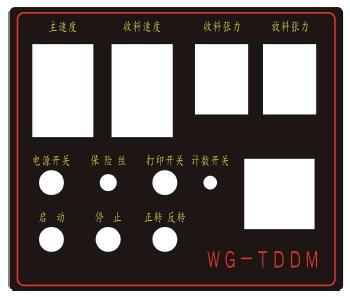

四、 面板说明

1、主速度：控制打印棍的转速，可直接旋转调速器上的旋钮调速打印速度的快慢，顺时
针加速，逆时针减速；
2、收料速度：控制收料轴和放料轴的转速，可直接旋转调速器上的旋钮调速打印速度的
快慢，顺时针加速，逆时针减速；此速度正常工作时设定成大 ；
3、收料张力：控制收料轴收卷的力度，正常可视材料收卷时松紧由小到大调整；主要控
制材料在收料侧材料是绷紧状态；
4、放料张力：控制收料轴收卷的力度，正常可视材料收卷时松紧由小到大调整；主要控
制材料在收料侧材料是绷紧状态；
注：收料张力和放料张力应该配合起来调整，当收料卷小于放料卷时，这时收料张
力应该大于放料张力，当收卷和放卷差不多大小时，这时两个张力值应该是一样大
小；当收料卷大于放料卷时，这时收料张力应该小于放料张力，张力的大小应该根
据收卷的整齐度，材料的宽度适当调整；张力不能过大，有可能会造成收放料电机
堵转故障；
5、电源开关：控制本机的总电源；
6、保险丝：3A；
7、打印开关：在正常运转的情况下控制打印机是否打印；
8、计数开关：在正常运转的情况下控制计数器是否计数；
9、启动：按下后放开，打印棍按照主速度开始运转，当打印机故障时，只有按住此按钮
不放，打印棍才会按照主速度运转，放开时就会停止；
10、 停止：按下后，打印棍从运转状态减速停止；
11、 正反转：控制打印棍的旋转方向；
